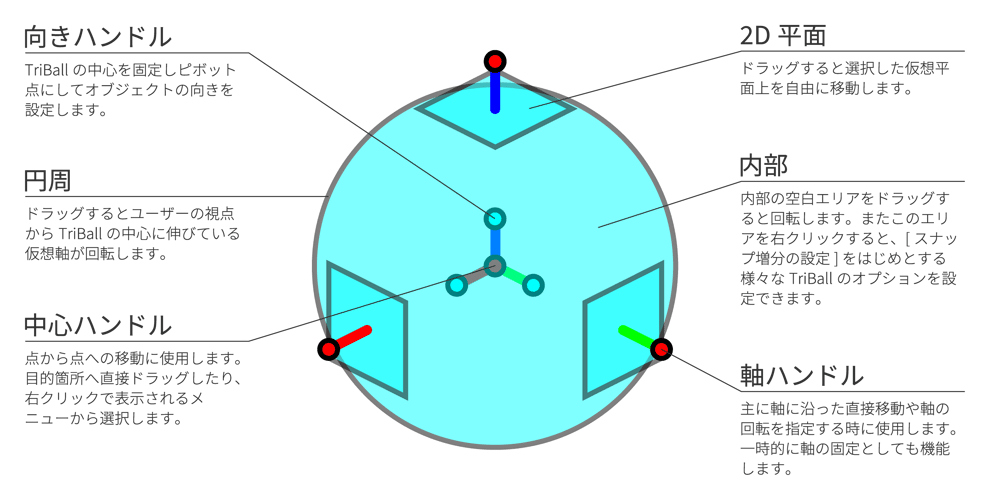

IRONCAD の移動ツール『TriBall』

IRONCAD(アイアンキャド)の移動ツール『TriBall(トライボール)』は、3D 空間内のあらゆるオブジェクトの移動・コピー・配列が可能なツールです。
豊富なオプションメニューの組合せであらゆる移動操作を行えます。
これまで煩わしかった「拘束」によるアセンブリ作業を TriBall で大幅に軽減!
移動・コピー・配列の操作も、座標に囚われることなく、直感的な操作でおこなえます。
【配置可能なオブジェクト】
シェイプ / パーツ / アセンブリ / TriBall 本体 / 断面図形 / 3D 曲線 / サーフェス / 結合点 / 面 / ライト / カメラ / テクスチャ / 輪郭 / 切断面等



装置・治具設計がラクで速い!
機械設計向けミッドレンジ 3D CAD『IRONCAD』
『IRONCAD(アイアンキャド)』は、抜群の操作性を誇る 3D CAD。
『カタログ』からのドラッグ&ドロップ、拘束を使わない配置ツール『TriBall(トライボール)』などの独自機能により、すばやいモデリングが可能です。
パーツとアセンブリを同一に扱えるため、構想設計に適しており、アイデアをすぐ形にできます。
簡単なので、習得にも時間がかかりません。
装置・治具などの機械設計において、設計のスピードアップと大幅な工数削減が可能です。
- フィーチャベースのダイレクトモデリング
- アセンブリ作業に拘束は不要
- トップダウン設計が簡単
- 大規模アセンブリも軽快
- データ互換性が高い
- 中間ファイルも編集可能
- DWG 互換 2D CAD 搭載
- 連携ソフトウェアや、アドインも豊富
TriBall を活用したロボットシミュレーター
ロボットシミュレーター『icROBOSim™』
『icROBOSim(アイシーロボシム)』は、IRONCAD のロボットシミュレーター。
IRONCAD の 3D 空間内の要素/オブジェクトに対して高精度なデジタル検証が可能です。
ロボットのみならず周辺機器や装置内アクチュエータの動作も検証できます。
設計作業とロボット検証を CAD 上で同時進行できるので、手戻りやデータ変換によるロスがありません。
ユーザーエクスペリエンスを重視して設計された UI により、動画編集ソフトのようにシンプルかつ直感的に操作できます。
タイムラインに沿って動作を指定できるため、タクトタイムを基準とした検証も可能です。
- FA 設計とロボット検証が同じツール上で実行可能
- インターフェースがシンプルで習得が簡単
- タイムドメイン制御(時間軸に沿って動作を指定)※特許技術
- TriBall ですべての動きを制御
- 複数ロボットを同時にシミュレーション
- ロボットメーカー不問
- ポイントのコピー&ペーストで効率アップ
- 機構検証や組立手順の確認に応用可能
- ロボットの衝突を検出
- 動画ファイルを作成
- オフラインティーチング
