さらなるパフォーマンスと操作性の向上

MPIC 2023【2023年9月5日リリース】

機械設計向け3D CAD「IRONCAD（アイアンキャド）」の日本・ASEANの総代理店である株式会社クリエイティブマシンは、

IRONCADの連成解析ソリューション「MPIC 2023」を2023年9月5日（火）にリリースします。

IRONCADの連成解析ソリューション『MPIC』とは？

『MPIC（エムピーアイシー）』は、IRONCADの連成解析ソリューション。

IRONCAD上で解析が実行でき、アセンブリ解析も可能です。

形状や条件を変更した再解析も手軽だから、構想設計で必要強度を加味した方向性を決められます。

オートメッシャーは一次要素で二次要素並みの計算精度を実現し、インターフェースは誤設定を防止するように設計されています。

MPICは機械設計へ安心品質を提供します。

資料ダウンロード

「MPIC 2023」の新機能と改善項目

レスポンスの改善

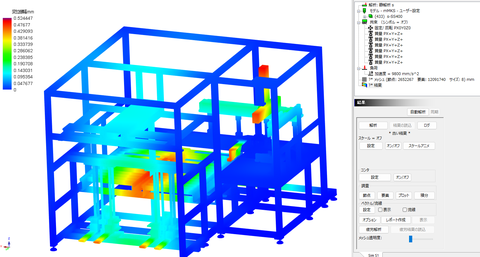

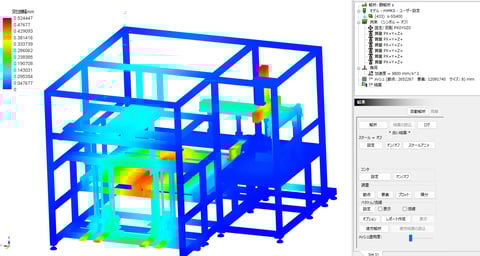

「MPIC 2023」では、有限要素モデルの読み込みと表示速度が、特別なキャッシュデータベーススキームを使用して劇的に改善されました。 MPICで生成されたすべてのモデルについて、読み込みと表示は、ユーザーアクセスの最初の表示がはるかに高速化された後、オンデマンドの非表示の内部メッシュの読み込みが行われるように、迅速な可視性表示方式に従います。大規模なモデルの場合、数百万の要素を含むモデルでは速度が数倍または10倍速くなる可能性があります。

左クリックスクロール

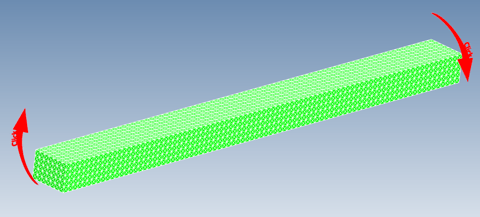

結果の表示で、移動中にマウスの左ボタンを押すと、有限要素表示がモデルの中心を起点に回転するようになりました。これは、モデルの寸法が特定の方向に長い場合に便利です。

ジオメトリ面の強調表示

個々の要素の照会またはジオメトリ面がより明確になるように、より優れたインタラクティブな動的メッシュの照会/表示が追加されました。マウスカーソルが目的の照会に移動すると、その場所を明確に示すためにハイライトが表示されます。

上記の画像は、MPIC 2023における要素表示です。従来のバージョンと違い、赤いエッジにて強調表示されます。

リボンバーアイコンの強化

リボンバーのアイコンが強化され、アクティブまたはオン/オフの状態が表示されるようになりました。左のリボンバーの状態は、メッシュのボディ、メッシュのエッジ、境界条件のアイコン表示状態になっており、右のリボンバーの状態は、メッシュのボディ、メッシュのエッジ、境界条件のアイコン非表示状態になっております。表示状態になっている場合は、アイコンが黒く強調表示されます。
