『icBOM 2』リリース

IRONCADの部品表作成支援アドイン

IRONCAD アクティブサポート (IC-AS) 限定で無償配布

機械設計向け3D CAD「IRONCAD(アイアンキャド)」の日本・ASEANの総代理店である株式会社クリエイティブマシンは、2022年11月1日にIRONCADの部品表作成支援アドインの新バージョン「icBOM 2(アイシーボム・ツー)」をリリースしました。

3D CADでの従来のBOM作成では、時間をかけてプロパティを入力する必要があり、設計工数増大の原因のひとつとなっていました。

その問題点を克服するために開発されたのが、IRONCADアドイン機能『icBOM』です。

Excelと連携し、BOM集計とプロパティ編集を直感的にスピーディーに行えます。

icBOMを使うことで3D設計者の工数を削減することが可能です。

新バージョンの「icBOM 2」では、接続スピードとUIを大幅に改善。

ユーザーガイドもWebブラウザからの閲覧や検索に対応し、内容もアップデートしました。


3Dモデルから簡単操作でBOM作成

BOMに集計するパーツ / アセンブリを選択して、icBOM(Excelファイル)のボタン1つをクリックするだけで、該当するパーツのすべてのプロパティをExcelに展開可能


直感的でスピーディーなプロパティ編集

プロパティを展開した後、Excel上でプロパティ編集が可能

セレクション連携機能により、Excelでプロパティを編集中のパーツ / アセンブリがIRONCAD上でハイライト


すべてのプロパティを一覧で表示できるため、入力漏れ、入力ミスに気づきやすい

Excelのセルを編集し、[変更の確認]ボタンと[更新]ボタンをクリックするだけで、IRONCADのプロパティに反映



Excelならではの操作性

部品表の書式作成時の列の切り取り / 入れ替え

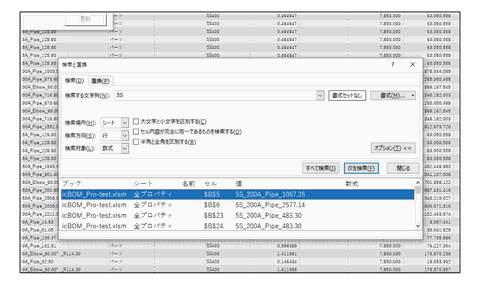

検索&置換機能を使った一括編集


テーブル機能のフィルタリング&ソーティングを用いた集計と編集

ピボットテーブルを用いた簡単集計



装置・治具設計がラクで速い!

機械設計向けミッドレンジ3D CAD『IRONCAD』

『IRONCAD(アイアンキャド)』は、抜群の操作性を誇る3D CAD。

「カタログ」からのドラッグ&ドロップ、拘束を使わない配置ツール「TriBall(トライボール)」などの独自機能により、すばやいモデリングが可能です。

パーツとアセンブリを同一に扱えるため、構想設計に適しており、アイデアをすぐ形にできます。

簡単なので、習得にも時間がかかりません。

装置・治具などの機械設計において、設計のスピードアップと大幅な工数削減が可能です。

  • フィーチャベースのダイレクトモデリング
  • アセンブリ作業に拘束は不要
  • トップダウン設計が簡単
  • 大規模アセンブリも軽快
  • データ互換性が高い
  • 中間ファイルも編集可能
  • DWG互換2D CAD搭載
  • 連携ソフトウェアや、アドインも豊富
