IRONCAD アクティブサポート (IC-AS) 限定で無償配布
機械設計向け3D CAD「IRONCAD(アイアンキャド)」の日本・ASEANの総代理店である株式会社クリエイティブマシンは、IRONCADの部品表作成支援アドインの新バージョン『icBOM 2(アイシーボム・ツー)』を2022年11月1日(火)にリリースいたします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=990x10000:format=png/path/s63e7811d187ecc21/image/i8833a2f97bae5bcf/version/1665137992/image.png)
3D CADでの従来のBOM作成では、時間をかけてプロパティを入力する必要があり、設計工数増大の原因のひとつとなっていました。
その問題点を克服するために開発されたのが、IRONCADアドイン機能『icBOM』です。
Excelと連携し、BOM集計とプロパティ編集を直感的にスピーディーに行えます。
icBOMを使うことで3D設計者の工数を削減することが可能です。
新バージョンの「icBOM 2」では、接続スピードとUIを大幅に改善。
ユーザーガイドもWebブラウザからの閲覧や検索に対応し、内容もアップデートしました。

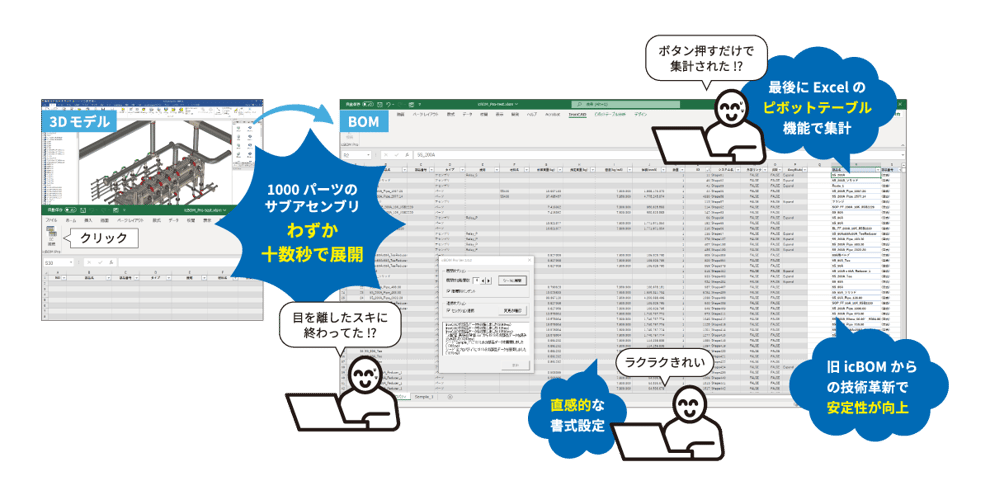

3Dモデルから簡単操作でBOM作成
BOMに集計するパーツ / アセンブリを選択して、icBOM(Excelファイル)のボタン1つをクリックするだけで、該当するパーツのすべてのプロパティをExcelに展開可能
![](https://image.jimcdn.com/app/cms/image/transf/dimension=990x10000:format=png/path/s63e7811d187ecc21/image/i280c9f4306e66506/version/1665138129/image.png)
直感的でスピーディーなプロパティ編集
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/i611250272942ef18/version/1665138135/image.png)

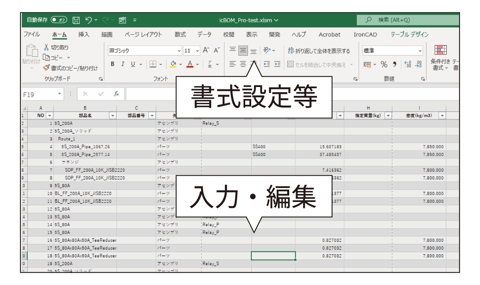

プロパティを展開した後、Excel上でプロパティ編集が可能
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/ie636d52d012c7ee3/version/1665138139/image.png)

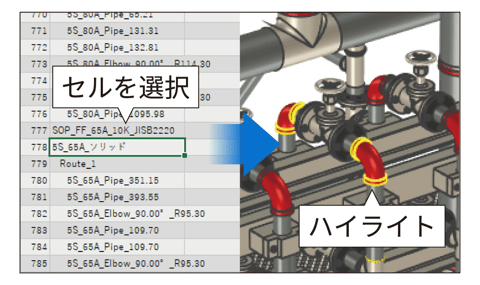

セレクション連携機能により、Excelでプロパティを編集中のパーツ / アセンブリがIRONCAD上でハイライト
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/i71780c2c23bf1e78/version/1665138145/image.png)

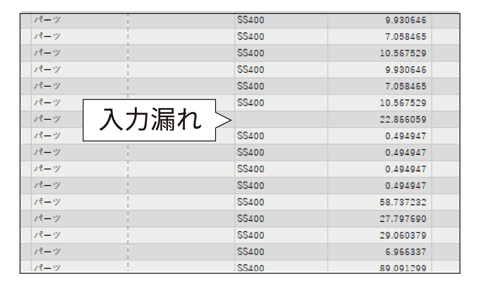

すべてのプロパティを一覧で表示できるため、入力漏れ、入力ミスに気づきやすい
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/iec5396cbcd4f8836/version/1665138149/image.png)
Excelのセルを編集し、[変更の確認]ボタンと[更新]ボタンをクリックするだけで、IRONCADのプロパティに反映
Excelならではの操作性
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/i0ffa529cb3cf3a2c/version/1665138155/image.png)

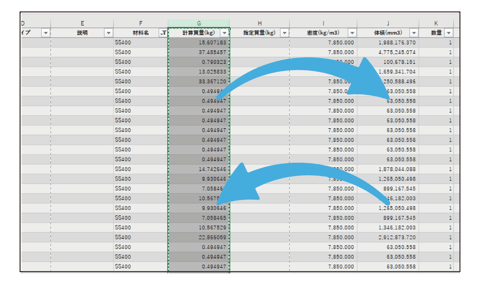

部品表の書式作成時の列の切り取り / 入れ替え
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/iac0a0a328854160a/version/1665138159/image.png)
検索&置換機能を使った一括編集
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/i86b5141d69a93125/version/1665138165/image.png)

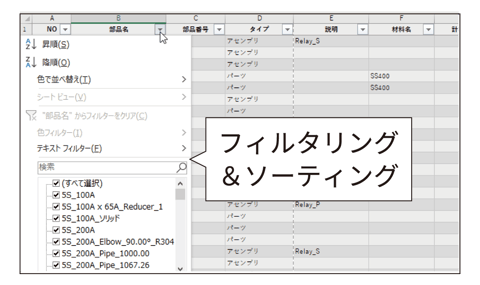

テーブル機能のフィルタリング&ソーティングを用いた集計と編集
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=png/path/s63e7811d187ecc21/image/i0c94482ba37a7daa/version/1665138169/image.png)

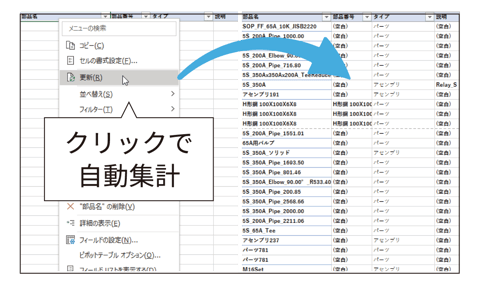

ピボットテーブルを用いた簡単集計
装置・治具設計がラクで速い!
機械設計向けミッドレンジ3D CAD『IRONCAD』
『IRONCAD(アイアンキャド)』は、抜群の操作性を誇る3D CAD。
「カタログ」からのドラッグ&ドロップ、拘束を使わない配置ツール「TriBall(トライボール)」などの独自機能により、すばやいモデリングが可能です。
パーツとアセンブリを同一に扱えるため、構想設計に適しており、アイデアをすぐ形にできます。
簡単なので、習得にも時間がかかりません。
装置・治具などの機械設計において、設計のスピードアップと大幅な工数削減が可能です。
- フィーチャベースのダイレクトモデリング
- アセンブリ作業に拘束は不要
- トップダウン設計が簡単
- 大規模アセンブリも軽快
- データ互換性が高い
- 中間ファイルも編集可能
- DWG互換2D CAD搭載
- 連携ソフトウェアや、アドインも豊富
